Scheda Tecnica

.: Circuito stampato :.

CHB CHC
Connettori PCB di segnale a media densità 2 & 3 file di contatti

Scheda Tecnica

Numero di file	2, 3
Passo	2.54 offset grid
Numero dei Contatti	17 to 144
Terminale del contatto	A circuito stampato a 90°, a circuito stampato dritto, a crimpare
Corrente Nominale   (A)	4 A
Diametro dei pin	0,6 mm
Qualifiche/Certificazioni

Download catalogo

---

---

CI CIA CIB CIE CIL
Connettori PCB di segnale e potenza a bassa  densità, 1 fila di contatti

Scheda Tecnica

Numero di file	1
Passo	3,96 4,00 5,04 mm
Numero dei contatti	da 5 a 22
Terminale del contatto	A circuito stampato a 90°, a circuito stampato dritto, a saldare (becco di flauto)
Corrente Nominale   (A)	8
Diametro dei pin	1,5 mm

Download catalogo

---

---

CID
Connettori PCB di segnale e potenza a bassa  densità, 2 file di contatti

Scheda Tecnica

Numero di file	2
Passo	2.54 offset grid
Numero dei contatti	11,17, 23, 29, 35, 41, 47
Terminale del contatto	A circuito stampato a 90°, a circuito stampato dritto, a saldare (becco di flauto)
Corrente Nominale   (A)	8
Diametro dei pin	1,5 mm
Qualifiche/Certificazioni	NF-C 93 421, HE704

Download catalogo

---

---

HD
La gamma dei connettori PCB Hypertac DIN41612 (IEC60603-2) è stata progettata per soddisfare le richieste più esigenti per le applicazioni ferroviarie. Basati sulla comprovata tecnologia del contatto Hyperboloide e già testati contro shock e vibrazioni, questi connettori non comportano problemi di usura e sono applicabili a connessioni di dati, di potenza e coassiali.
Le applicazioni ferroviarie sono le più esigenti per qualsiasi apparato, sia in termini di resistenza agli shock che di vibrazione e di corrosione. Inoltre le interconnessioni PCB su pannelli elettrici sono spesso difficili per i sistemi di comunicazione e per gli apparati di potenza. L’uso del contatto Hyperboloide riduce notevolmente la superficie di contatto e l’usura che può causare, a lungo termine, problemi di corrosione, rendendo tali connettori adatti alle applicazioni ferroviarie, di segnale, per apparati elettronici sulla linea ferroviaria e per applicazioni militari, aerospaziali e navali.
I connettori, progettati nelle serie HDB, HDC, HDD, HDS e HDT, sono disponibili in formati di 2 o 3 linee sino ad un massimo di 192 posizioni. I progettisti possono scegliere tra due passi di contatto – 2.54mm e 5.08mm. Il modello HDT offre delle combinazioni miste di contatti che abbinano i contatti di potenza, di segnale e fino a 12 contatti coassiali. I diametri del contatto di 0.6mm, 1.0mm e 3.6mm offrono rispettivamente una resistenza di contatto di 7mΩ, 3mΩ e 1mΩ, ed una capacità di voltaggio di 4A, 7.5A e 10A. Ciò permette una maggiore capacità di portata di corrente in una determinata porzione di spazio, riducendo quindi lo spazio e semplificando il progetto.
Grazie all’uso del contatto Hyperboloide, i connettori resistono a più di 2000 accoppiamenti e sono utilizzabili a temperature da -55°C a +125°C. Oltre alla conformità con gli standard industriali DIN 41612, questa serie di connettori è progettata per garantire l’integrità elettrica nelle situazioni più esigenti di massimo shock e vibrazione.
Al fine di offrire una maggiore flessibilità di progettazione, la serie dei connettori Hypertac DIN41612 è disponibile sia in versione montata su pannello o nell’apparato che separata con la custodia in plastica. Gli altri accessori includono i posizionatori Double Eurocard: le diverse e specifiche richieste dei clienti vengono accolte e valutate di volta in volta

Scheda Tecnica

Numero di file	2, 3
Passo	2,54 5,08
Numero dei contatti	Fino a 192
Terminale del contatto	A circuito stampato a 90°  A circuito stampato dritto A crimpare Wire wrap A saldare (becco di flauto)
Corrente Nominale   (A)	3A, 4A signal, 7.5A power, 10A coax
Diametro dei pin (mm)	0,6 - 1,0 - 3,6
Qualifiche/Certificazioni	DIN41612

Download catalogo

.: Militari :.

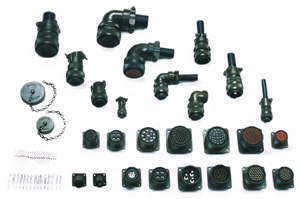

MS 5015
I connettori a standard militare sono stati sviluppati, in origine, per le connessioni elettriche ed elettroniche per uso avionico, ma, più recentemente, sono stati applicati anche in ambiente industriale ed attualmente vengono usati per molte applicazioni che richiedano alta qualità, vasta gamma di configurazioni di contatti e prezzo competitivo.





Per informazioni

---

---

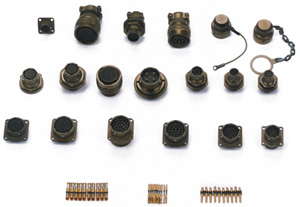

MS 26482 I
La serie MS 26482 I è largamente usata per le telecomunicazioni date le sue ridotte dimensioni e le notevoli qualità elettriche e meccaniche.
L'aggancio a baionetta rende semplice e veloce la connessione dei connettori.
Particolarmente adatti in caso di disturbi elettromagnetici.
Versione a saldare




Per informazioni

---

---

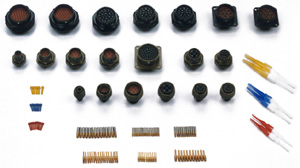

MS 26482 II
La serie MS 26482 I è largamente usata per le telecomunicazioni date le sue ridotte dimensioni e le notevoli qualità elettriche e meccaniche.
L'aggancio a baionetta rende semplice e veloce la connessione dei connettori.
Particolarmente adatti in caso di disturbi elettromagnetici.
Versione a crimpare


Per informazioni

---

---

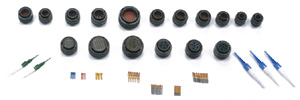

MS 38999
La serie è stat sviluppata secondo le specifiche dello style MS 38999. Viene usata nelle trasmissioni di terra.
I connettori sono piccoli e senplici da connettere
Particolarmente adatti in caso di disturbi elettromagnetici.



Per informazioni

---

---

VG 95234
Serie sviluppata secondo lo standard europeo VG95234. Studiata per le trasmissioni sia di terra che d'aria, sono semplici e veloci da connettere.  Particolarmente adatti in caso di disturbi elettromagnetici.


Per informazioni

.: Rettangolari :.

Il REP è un connettore rettangolare ermetico in plastica multivie  che offre una connessione veloce ed affidabile in tutte le applicazioni elettriche.

La serie REP è disponibile nelle versioni a 2, 6 e 12 vie con i contatti iperboloidi ed utilizza un unico contatto per sezioni di cavo da 24-12 AWG.

Le principali caratteristiche tecniche dei connettori REP sono:

• Alte prestazioni ed affidabilità: il connettore REP resiste alle sollecitazioni da shock secondo gli standards EN 61-373, Cat. 2. Permette di effettuare sino a 500 cicli di accoppiamento.
• Ermeticità: il livello di protezione è IP66 e il connettore ha il fissaggio a clip.
• Conformità alle normative antincendio: il materiale utilizzato è conforme agli standard NFF 16-101, NFF 16-102 e UL94VO.
• Alta tensione: il connettore supporta 230V di corrente in conformità alla norma EN50124-1 ed ha una resistenza di corrente sino a 2725V.
• Facilità di utilizzo: un unico contatto per sezioni di cavo da 0.5 a 2.5 mm2 in conformità agli standard NFF 63-808 e EN 50-306. Non è richiesto alcun utensile specifico con conseguente riduzione del ciclo di fornitura e dei costi di manutenzione e cablaggio.
